長距離伝送カメラケーブル
[HPcLシリーズ]
長距離伝送カメラケーブル[HPcLシリーズ]は、カメラリンク採用のFA用カメラと
フレームグラバー間の長距離配線を可能にします。
柔軟性に優れており、高屈曲タイプのケーブルのため可動部での使用にもおすすめです。
検査装置・半導体製造装置・部品外観検査ラインなどでご利用いただけます。
まずはカタログ・リーフレットが見たい！ → 下のボタンよりダウンロードできます。
[HPcLシリーズ]のみの資料を
確認したい場合はこちら
製品型番・伝送特性も確認したい場合はこちら
（20，21ページ目です。）
独自のケーブル技術と専用コネクタで、
最長30mまでの伝送を実現
本製品とカメラ側のPre-Emphasis機能と
併用することで可能となります。
＜参考＞条長選定基準（クロックレート85MHzを想定）
※カメラ及びグラバボードの性能により、
伝送可能距離が変わります。
20m以上の条長をご希望される場合には、
カメラ側に標準準備されたPre-Emphasis機能との
併用が必要になる事があります。
【特長】
・CL規格：クロックレート85MHzのカメラに対応可能なケーブルです。
・Full Configurationの対応が可能です。
・PoCL対応ケーブルです。
・柔軟性に優れ、可動部での使用にも配慮した高屈曲タイプのケーブルです。
・ケーブルはUL規格に対応しています（VW-1）。
・RoHS（10物質）に対応しています。

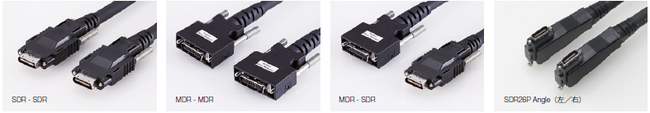

【コネクタ】
SDRタイプ・MDRタイプ 、アングル仕様がございます。

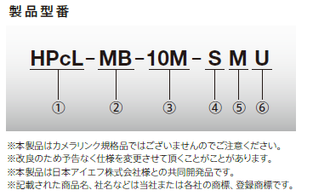

【製品型番の見方】

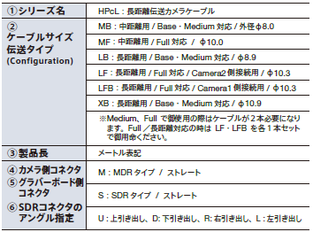

①～⑥に対応している右の項目より、
該当する型名を当てはめます。
【お問い合わせ】
・製造可能かを確認したい
・ケーブルの曲げ半径が知りたい
・コネクタの外部寸法が知りたい
・サンプルまたは貸し出しはできますか？
など、不明な点やご相談は、お問い合わせフォームより
お気軽にご連絡ください。
